线性稳压器LM317

LM317 是一款经典的可调输出正电压线性稳压器，广泛应用于各种需要灵活电源解决方案的电子设备中。

VIN(V)：40V

VOUT(V)：1.2V

IOUT(A) ：1.5A

Vdrop(V)：1.25V

Package：TO-220

一、产品概述

LM317 是一款经典的可调输出正电压线性稳压器，广泛应用于各种需要灵活电源解决方案的电子设备中。它以其高精度的可调输出电压、低压差、高输出电流和可靠的性能，成为许多电子工程师在设计电源电路时的首选元件。LM317 能够为各种敏感的模拟电路和数字电路提供稳定、可靠的电源支持，确保设备的正常运行。

二、产品特性

（一）电气参数

  1. 输入电压（VIN）：40V

    • LM317 的最大输入电压为 40V，这使得它能够适应多种不同的电源环境，无论是电池供电的便携式设备还是固定电源的工业设备，都能确保其稳定工作。同时，较高的输入电压范围也为电路设计提供了更大的灵活性，可以方便地与其他电源模块或电池组进行连接。

  2. 输出电压（VOUT）：1.2V

    • 该稳压器的最小输出电压为 1.2V，通过外部电阻分压网络，可以调节输出电压至更高值。这种可调性使得 LM317 能够满足多种不同的电压需求，适用于各种电子元件和电路，能够为这些设备提供精确的电源支持，确保其性能不受电源电压波动的影响。

  3. 压差（Vdrop）：1.25V

    • LM317 的压差仅为 1.25V，这意味着在输出电流时，输入与输出之间的电压差只有 1.25V。低压差特性使得该稳压器在高效率电源转换方面表现出色，尤其是在输入电压较低或接近输出电压的情况下，能够显著降低功耗，提高电源转换效率，延长电池寿命或降低散热需求。

  4. 输出电流（IOUT）：1.5A

    • LM317 能够提供高达 1.5A 的输出电流，这使其能够满足大多数中小功率电子设备的需求。无论是为微控制器、传感器、通信模块还是小型电机等设备供电，都能确保稳定的电流输出，保证设备的正常运行。同时，1.5A 的输出电流能力也使得该稳压器在多负载应用中具有较好的适应性，能够同时为多个设备或电路提供电源。

  5. 静态电流（地电流）：低

    • 该稳压器的静态电流极低，这表明在无负载或轻负载情况下，其自身的功耗极低。低静态电流特性对于低功耗设计至关重要，特别是在电池供电的便携式设备中，能够有效减少电源的空载损耗，延长设备的待机时间，提高系统的整体能效。

（二）封装形式

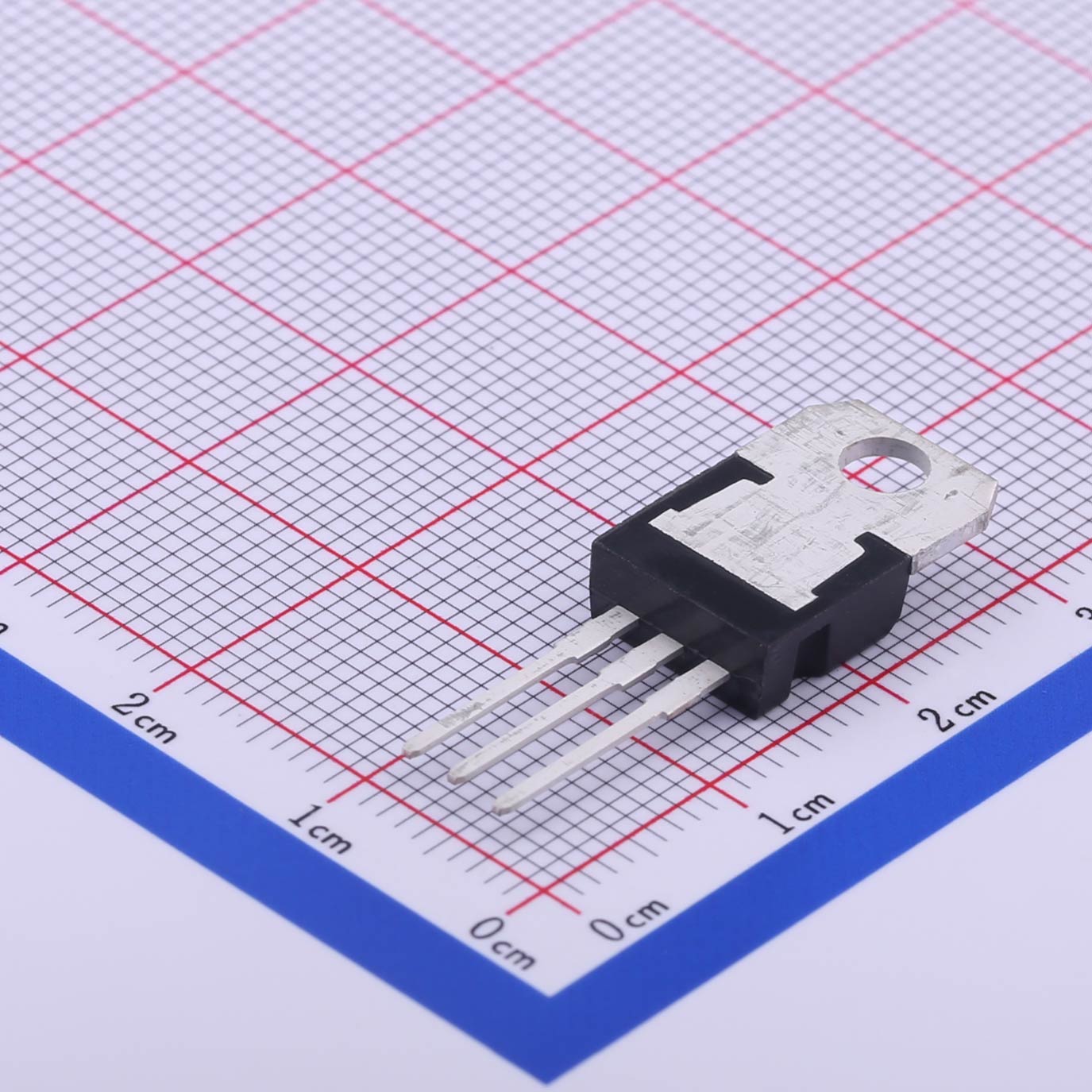

LM317 采用 TO-220 封装，这种封装形式具有体积小、散热性能好、安装方便等特点。TO-220 封装的稳压器可以直接焊接在印刷电路板（PCB）上，适用于空间受限的应用场景，如便携式设备、小型传感器模块等。同时，其良好的散热性能也有助于在高功率或高温度环境下保持器件的稳定工作，确保电路的可靠运行。

（三）保护特性

LM317 内置过热保护和短路保护功能，当稳压器的温度超过安全范围或输出端发生短路时，会自动关闭输出，以防止器件因过热或过流而损坏。这些保护功能为电路提供了额外的安全保障，特别是在高功率输出或环境温度较高的情况下，能够有效保护稳压器和与其连接的电子元件，确保电路的稳定性和可靠性。

（四）工作温度

LM317 能够在宽温度范围内正常工作，这使其能够适应各种恶劣的环境条件，无论是寒冷的户外环境还是高温的工业现场，都能保持稳定的性能。这一特性使得该稳压器在汽车电子、工业自动化、航空航天等领域具有广泛的应用前景，能够满足不同环境下对电源稳定性的严格要求。

三、应用领域

  1. 微控制器电源

    • LM317 的低静态电流和高精度输出电压特性使其非常适合为微控制器提供稳定的电源。无论是低功耗的嵌入式系统还是高性能的微控制器应用，都能确保微控制器在各种工作条件下都能获得精确的电源支持，提高系统的稳定性和可靠性。

  2. 传感器电源

    • 在传感器应用中，LM317 的低噪声和高电源纹波抑制比特性能够为传感器提供高质量的电源，确保传感器能够精确地测量和传输信号。无论是温度传感器、压力传感器还是光学传感器等，都能在稳定的电源环境下工作，提高测量的准确性和重复性。

  3. 通信模块电源

    • 通信模块需要稳定的电源来保证数据传输的准确性和可靠性。LM317 的低压差和高输出电流特性能够为通信模块提供高效的电源支持，特别是在电池供电的便携式通信设备中，能够显著延长电池寿命，同时确保通信模块的正常运行。

  4. 便携式设备

    • 由于其紧凑的 TO-220 封装和低静态电流特性，LM317 非常适合用于便携式设备，如智能手机、平板电脑、智能手表等。这些设备通常对电源的体积和功耗有严格的要求，LM317 能够在有限的空间内提供稳定的电源支持，同时延长设备的电池寿命。

  5. 小型电机驱动

    • LM317 的高输出电流能力使其能够为小型电机提供稳定的电源，确保电机在各种工作条件下都能正常运行。无论是玩具电机、小型风扇还是微型泵等，都能在稳定的电源支持下高效工作
