一、产品概述

1117-5.0 是一款高性能的固定输出正电压线性稳压器，专为需要稳定电源的电子设备而设计。它以其高精度的输出电压、低压差、低静态电流和紧凑的封装形式，成为许多电子工程师在设计电源电路时的首选元件。1117-5.0 能够为各种敏感的模拟电路和数字电路提供稳定、可靠的电源支持，确保设备的正常运行。

二、产品特性

（一）电气参数

1. 输入电压（VIN）：18V

• 1117-5.0 的最大输入电压为 18V，这使得它能够适应多种不同的电源环境，无论是电池供电的便携式设备还是固定电源的工业设备，都能确保其稳定工作。同时，较高的输入电压范围也为电路设计提供了更大的灵活性，可以方便地与其他电源模块或电池组进行连接。

2. 输出电压（VOUT）：5.0V

• 该稳压器提供固定的 5.0V 输出电压，精度高且稳定。这一输出电压水平适用于多种低电压的电子元件和电路，如微控制器、传感器、模拟信号处理电路等，能够为这些设备提供精确的电源支持，确保其性能不受电源电压波动的影响。

3. 压差（Vdrop）：1.3V

• 1117-5.0 的压差仅为 1.3V，这意味着在输出电流时，输入与输出之间的电压差只有 1.3V。低压差特性使得该稳压器在高效率电源转换方面表现出色，尤其是在输入电压较低或接近输出电压的情况下，能够显著降低功耗，提高电源转换效率，延长电池寿命或降低散热需求。

4. 输出电流（IOUT）：10mA

• 1117-5.0 能够提供 10mA 的输出电流，这使其能够满足低功耗设备的需求。虽然输出电流相对较小，但足以支持许多低功耗的微控制器、传感器和通信模块等设备，确保其在低功耗模式下稳定运行。

5. 静态电流（地电流）：低

• 该稳压器的静态电流极低，这表明在无负载或轻负载情况下，其自身的功耗极低。低静态电流特性对于低功耗设计至关重要，特别是在电池供电的便携式设备中，能够有效减少电源的空载损耗，延长设备的待机时间，提高系统的整体能效。

（二）封装形式

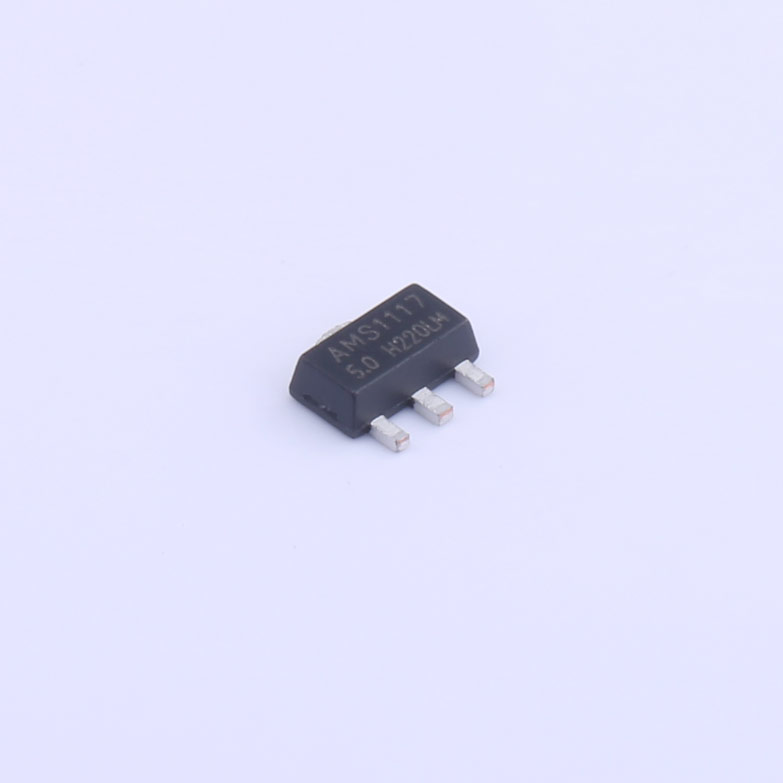

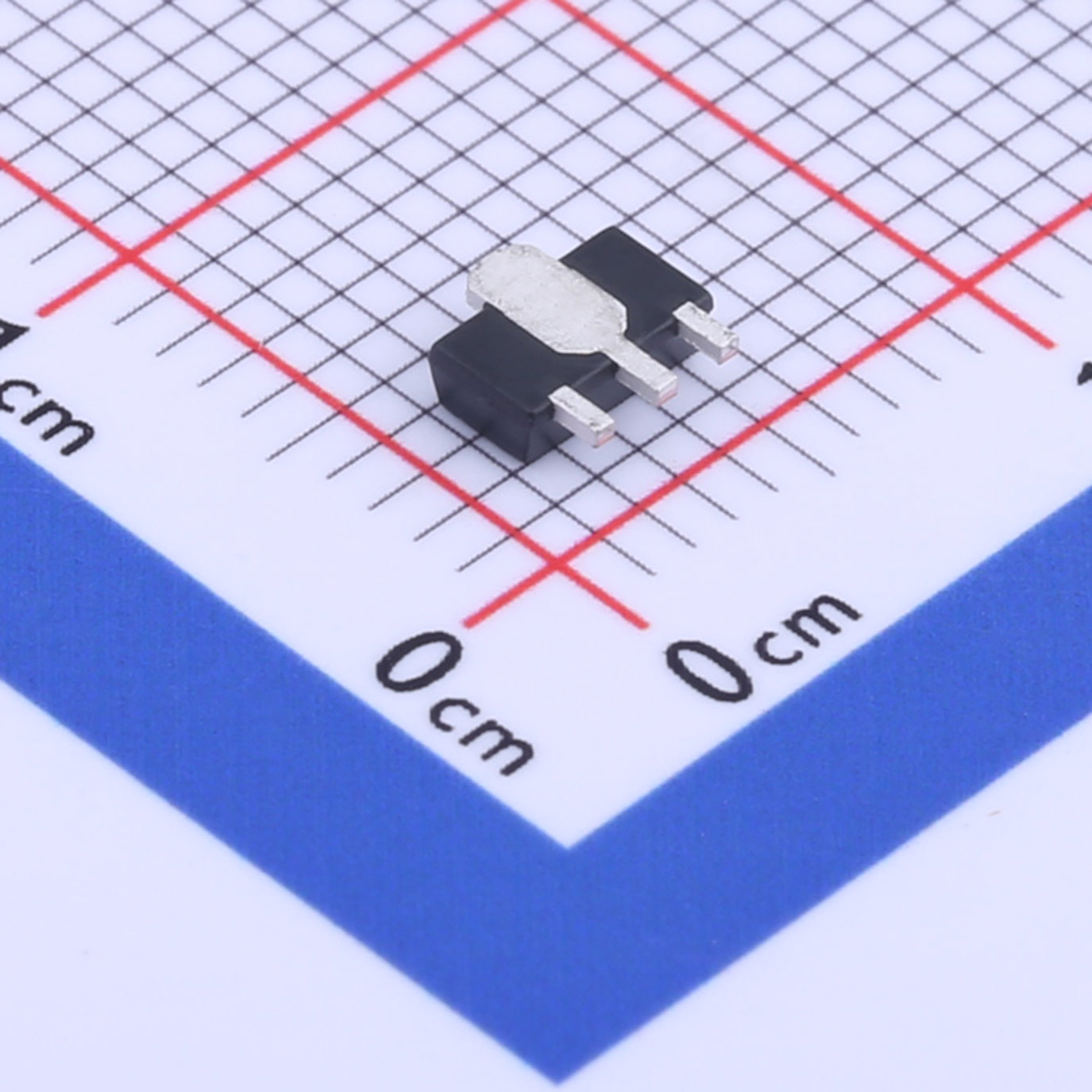

1117-5.0 采用 SOT-89 封装，这种封装形式具有体积小、散热性能好、安装方便等特点。SOT-89 封装的稳压器可以直接焊接在印刷电路板（PCB）上，适用于空间受限的应用场景，如便携式设备、小型传感器模块等。同时，其良好的散热性能也有助于在高功率或高温度环境下保持器件的稳定工作，确保电路的可靠运行。

（三）保护特性

1117-5.0 内置过热保护功能，当稳压器的温度超过安全范围时，会自动关闭输出，以防止器件因过热而损坏。这一特性为电路提供了额外的安全保障，特别是在高功率输出或环境温度较高的情况下，能够有效保护稳压器和与其连接的电子元件，确保电路的稳定性和可靠性。

（四）工作温度

1117-5.0 能够在宽温度范围内正常工作，这使其能够适应各种恶劣的环境条件，无论是寒冷的户外环境还是高温的工业现场，都能保持稳定的性能。这一特性使得该稳压器在汽车电子、工业自动化、航空航天等领域具有广泛的应用前景，能够满足不同环境下对电源稳定性的严格要求。

三、应用领域

1. 微控制器电源

• 1117-5.0 的低静态电流和高精度输出电压特性使其非常适合为微控制器提供稳定的电源。无论是低功耗的嵌入式系统还是高性能的微控制器应用，都能确保微控制器在各种工作条件下都能获得精确的电源支持，提高系统的稳定性和可靠性。

2. 传感器电源

• 在传感器应用中，1117-5.0 的低噪声和高电源纹波抑制比特性能够为传感器提供高质量的电源，确保传感器能够精确地测量和传输信号。无论是温度传感器、压力传感器还是光学传感器等，都能在稳定的电源环境下工作，提高测量的准确性和重复性。

3. 通信模块电源

• 通信模块需要稳定的电源来保证数据传输的准确性和可靠性。1117-5.0 的低压差和高输出电流特性能够为通信模块提供高效的电源支持，特别是在电池供电的便携式通信设备中，能够显著延长电池寿命，同时确保通信模块的正常运行。

4. 便携式设备

• 由于其紧凑的 SOT-89 封装和低静态电流特性，1117-5.0 非常适合用于便携式设备，如智能手机、平板电脑、智能手表等。这些设备通常对电源的体积和功耗有严格的要求，1117-5.0 能够在有限的空间内提供稳定的电源支持，同时延长设备的电池寿命。

四、使用注意事项

1. 散热措施

• 尽管 1117-5.0 的压差较低，但在高电流输出或高环境温度下工作时，仍需考虑适当的散热措施。如果输出电流接近 10mA 或环境温度较高，建议在稳压器上安装散热片，以确保其结温不超过安全范围，从而保证器件的稳定性和可靠性。

2. 输入电压范围

• 在使用 1117-5.0 时，应确保输入电压在规定的范围内（1.3V 以上），以避免因输入电压过低而导致输出电压不稳定或无法正常工作。同时，输入电压也不应超过 18V，以防止器件因过压而损坏。

3. 输出电容

• 为了确保输出电压的稳定性，建议在输出端添加适当的电容。通常情况下，一个 10μF 至 100μF 的电解电容或陶瓷电容可以有效滤除高频噪声和纹波，提高电源的质量和稳定性。

4. 电路保护

• 为了避免因过流、短路或反向电压等异常情况导致器件损坏，在使用 1117-5.0 时，建议在电路中添加适当的保护元件，如限流电阻、熔断器、二极管等。这些保护元件可以有效防止异常情况对稳压器造成损害，提高电路的可靠性和安全性。
