什么是DC-DC转换器，作用是什么？

2022-12-29 985

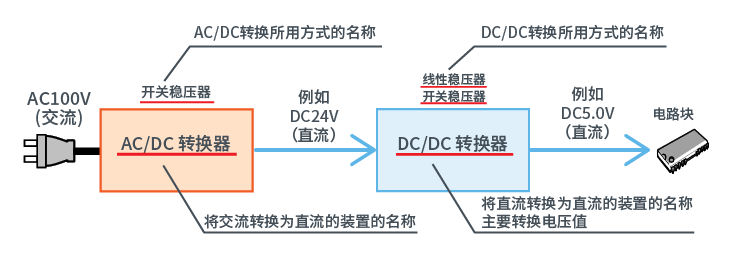

通过一个转换器能将一个直流电压（3.0V）转换成其他的直流电压（1.5V或5.0V），我们称这个转换器为DC-DC转换器，或称之为开关电源或开关调整器。DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。在电路类型分类上属于斩波电路。

工作原理

A: DC-DC转换器一般由控制芯片，电感线圈，二极管，三极管，电容器构成。在讨论DC-DC转换器的性能时，如果单针对控制芯片，是不能判断其优劣的。其外围电路的元器件特性，和基板的布线方式等，能改变电源电路的性能，因此，应进行综合判断。

B: 调制方式

1: PFM（脉冲频率调制方式）

开关脉冲宽度一定，通过改变脉冲输出的频率，使输出电压达到稳定。

2: PWM（脉冲宽度调制方式）

开关脉冲的频率一定，通过改变脉冲输出宽度，使输出电压达到稳定。

C: 通常情况下，采用PFM和PWM这两种不同调制方式的DC-DC转换器的性能不同点如下。

PWM方式比较常用，PFM一般是轻载时使用。
