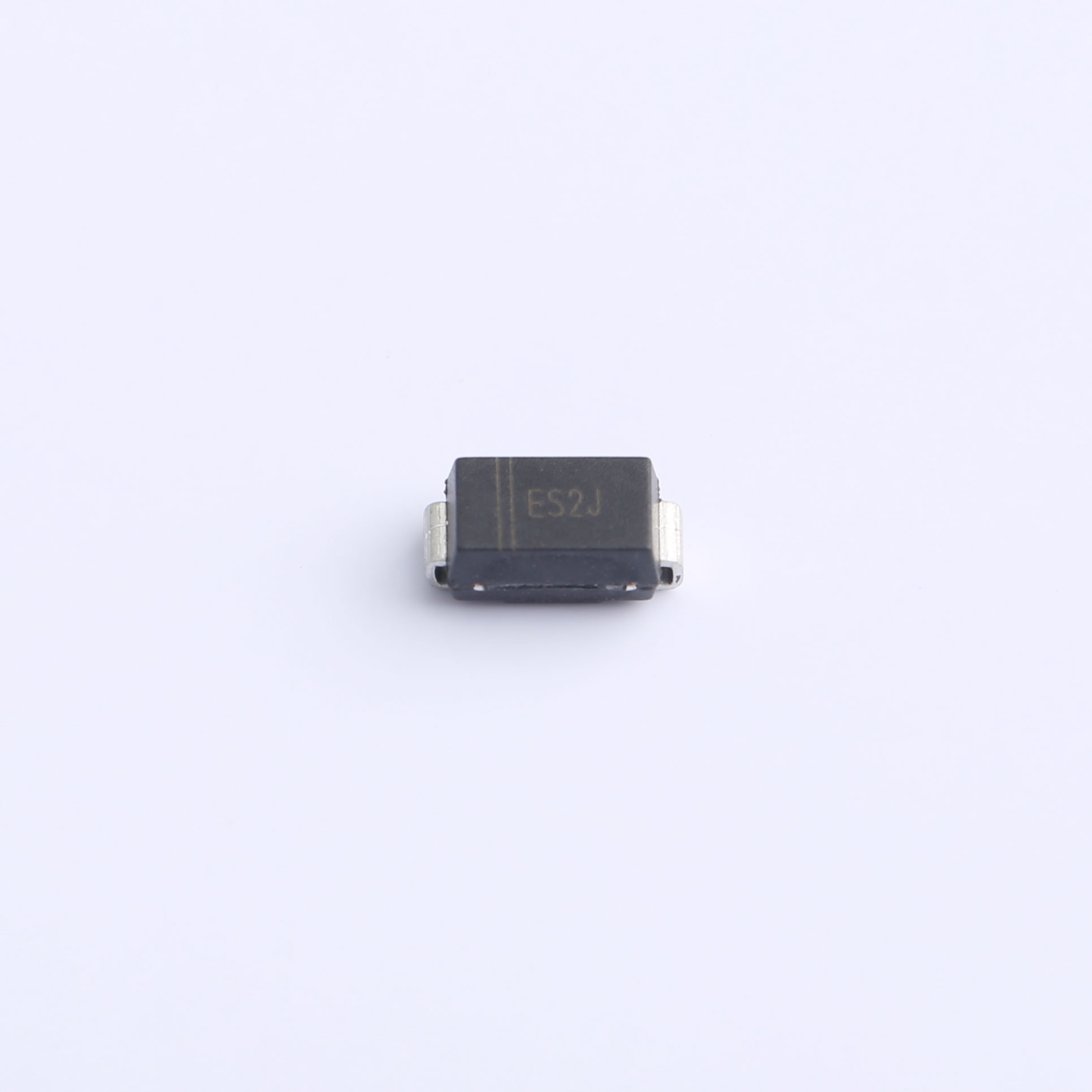

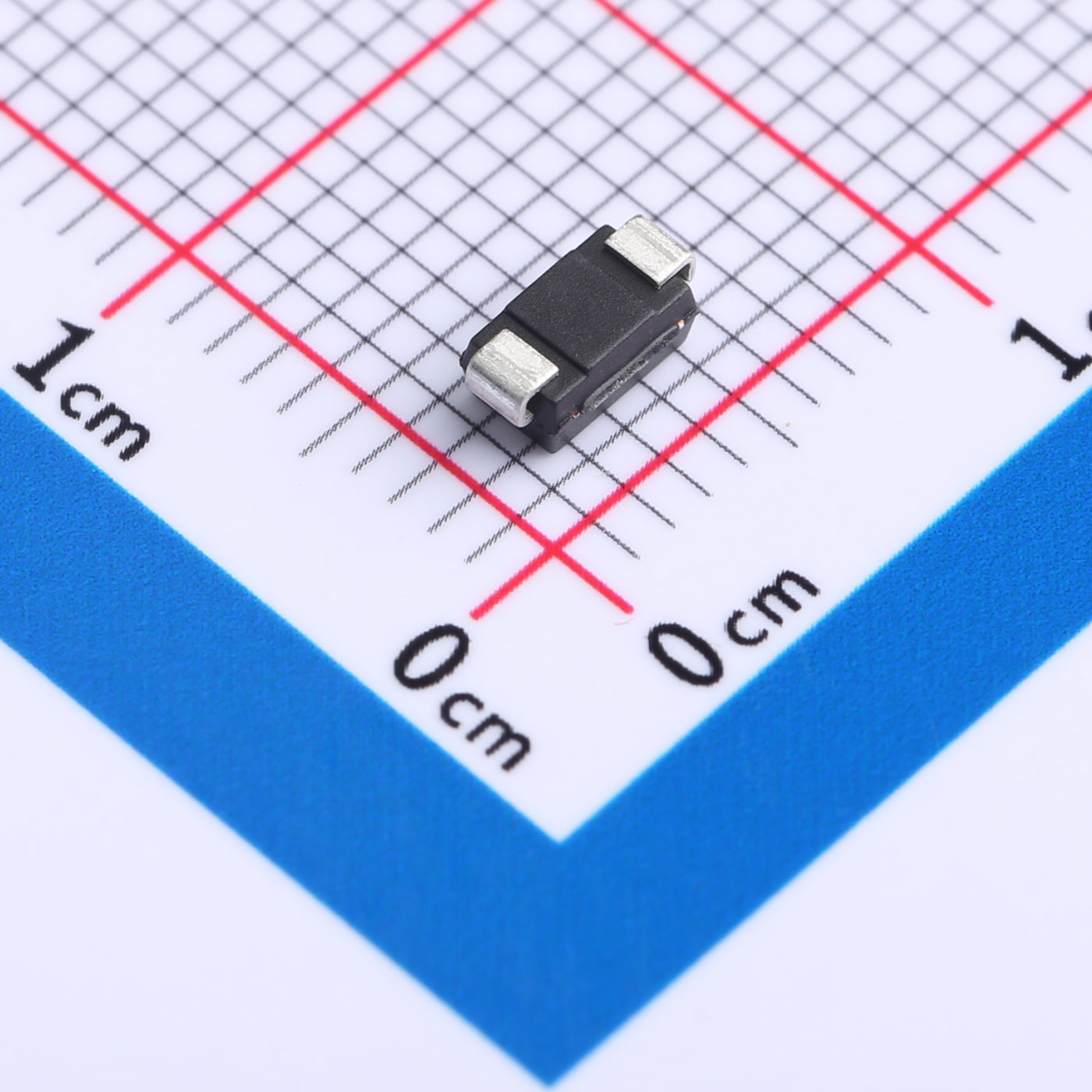

超快恢复二极管ES2J

超快恢复二极管 ES2J 是一款高性能的半导体器件，专为高电压、高频应用而设计。

VRRM(V)：600V

IO(A)：2A

VF(V)：1.68V@2A

IR(A)：5μA@600V

trr(ns)：35ns

Package：SMA

下载数据手册在线咨询

产品详情产品文档技术支持

一、产品概述

超快恢复二极管 ES2J 是一款高性能的半导体器件，专为高电压、高频应用而设计。它结合了高反向耐压、低正向压降、快速恢复时间和极低的反向漏电流，能够显著提高电路的效率和可靠性，广泛应用于开关电源、逆变器、电机驱动等领域。

二、主要参数

反向耐压 (VRRM)：600V，能够承受高达 600V 的反向电压，确保在高电压环境下的稳定性。
平均整流电流 (IO)：2A，可承载 2A 的平均整流电流，适用于中小功率电路。
正向压降 (VF)：1.68V @ 2A，低正向压降有助于减少功率损耗，提高电路效率。
反向电流 (IR)：5μA @ 600V，极低的反向漏电流确保在反向偏置时的高阻态，提高电路可靠性。
反向恢复时间 (trr)：35ns，超快的反向恢复时间使其适合高频开关应用，减少开关损耗。
封装形式：SMA，标准的封装设计，便于安装和集成，适合各种电路板设计。

三、产品特点

高电压承受能力：600V 的反向耐压能力，使其在高电压应用中表现出色，能够有效防止击穿。
低正向压降：1.68V 的低正向压降减少了导通状态下的功率损耗，提高了整个电路的效率。
超快反向恢复：35ns 的超快反向恢复时间，确保在高频开关应用中的高效性能，减少开关损耗。
极低反向漏电流：5μA 的极低反向漏电流，确保在反向偏置时的高阻态，提高电路的稳定性和效率。
高可靠性：经过严格的质量控制和测试，确保在各种复杂工作环境下的长期稳定性。
标准封装：SMA 封装形式，便于安装和集成，适合各种电路板设计。

四、应用场景

超快恢复二极管 ES2J 广泛应用于以下领域：

开关电源：在 DC-DC 转换器、AC-DC 适配器中作为整流元件，提高电源转换效率。
逆变器：在光伏逆变器、UPS 电源中，用于高频开关和能量转换。
电机驱动：在无刷直流电机、步进电机驱动电路中，提供高效的整流和保护功能。
高频电路：在高频通信设备、雷达系统中，作为关键的开关元件。

名称

标题

说明

ES2J.pdf

数据手册

支持

如果您需要设计/技术支持，请告知我们并填写应答表我们会尽快回复您。
